| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | RUIJIA |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | อาร์.เจ |

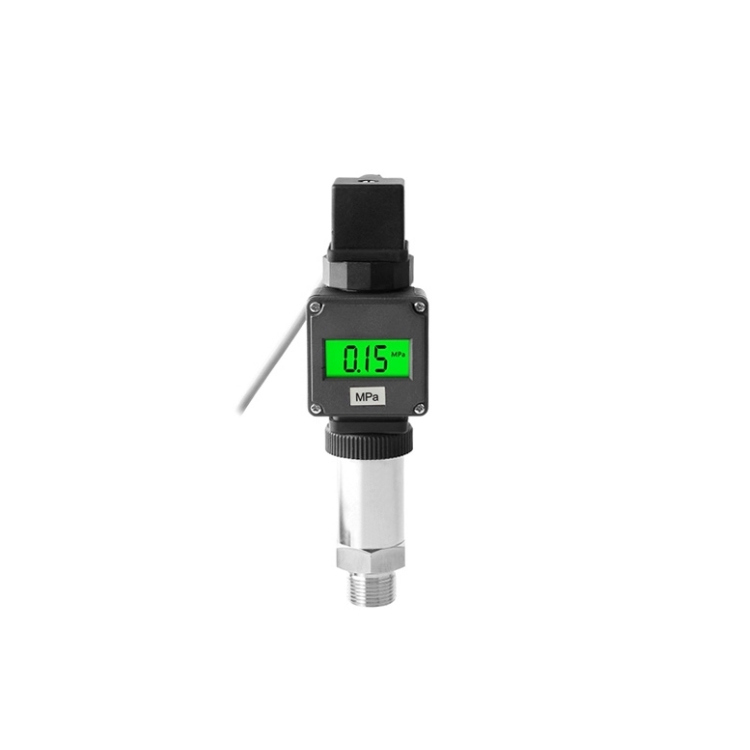

เซนเซอร์ความดันดิจิตอลมีจอ LCD พร้อมแสงเบื้องหลังและไฟฟ้า DC 24V / 12V สามารถส่งสัญญาณกระแส (4-20mA / 0-20mA) สัญญาณความดัน (0-5V / 1-5V / 0-10V) หรือสัญญาณ RS485เซนเซอร์ความดันมีขนาดเล็ก, น้ําหนักเบา, ความสามารถในการป้องกันการสั่นสะเทือนและการต่อต้านการกระแทกสูง, ระยะการวัด -0.1~100MPa/ -1~1000bar/ -14~14503psi, อุณหภูมิกลาง -40~+60°C (-40~+140°F),สําหรับการวัดไฮดรอลิก/ควาย/ความดันอากาศ/ความร้อนของของเหลวสูง.
เซนเซอร์ความดันสําหรับการวัดความดันไฮดรอลิก / ค้างอากาศ / อากาศมีสัญญาณออกแบบตัวเลือก เช่น 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485
การใช้งาน:เซนเซอร์ความดันถูกใช้อย่างแพร่หลายในด้านการควบคุมกระบวนการ การบินอวกาศ การผลิตรถยนต์ อุปกรณ์การแพทย์ HVAC และสาขาอื่น ๆ
รายละเอียด
| น้ําหนัก | 0.4 กิโลกรัม |
| ระยะการวัด * | -0.1 ~ 100MPa (-1 ~ 1000bar /-14 ~ 14503psi) |
| ประเภทความดัน* | ความดันเครื่องวัด (มาตรฐาน) ติดต่อเราสําหรับความดันสมบูรณ์แบบ, ประเภทความดันปิด (สังเกตว่าช่วงการวัดสําหรับสองประเภทนี้ต้อง ≤ 1MPa) |
| สื่อการวัด | ไฮดรอลิก, หุ่น, อากาศ, น้ําเหลวอุณหภูมิสูง (บริเวณที่ไม่ป้องกันการระเบิด) |
| พลังงานไฟฟ้า * | DC 12V, DC 24V, DC 12-36V |
| สัญญาณออก * | 2 สาย: 4-20mA, 0-20mA 3 สาย: 0-5V, 1-5V, 0-10V RS485 (หมายเหตุ:เซนเซอร์ความดันที่ออกแบบโดยไม่ต้องมีจอ LCD สําหรับสัญญาณออก 2 สาย 0-20mA, 3 สาย 0-5V, 1-5V, 0-10V และ RS485. เซนเซอร์ความดันชนิดสายนําตรงยังไม่ได้ติดตั้งกับจอ LCD) |
| ความถูกต้อง * | ±0.5%FS, ±0.3%FS, ±1%FS (เมื่อสัญญาณออก 0-5V หรือ 0-10V) |
| การเคลื่อนไหวของอุณหภูมิ 0 | ± 0.03% FS/°C |
| ความละเอียดความรู้สึก | ± 0.03% FS/°C |
| ความมั่นคงระยะยาว | ≤ 0.2% FS/ปี |
| ความดันการอุดหนุน | 200% FS |
| การตอบสนองความถี่ (-3dB) | 5kHz ~ 650kHz |
| การเชื่อมต่อไฟฟ้า | ประเภทเครื่องเชื่อม DIN, ประเภทเครื่องเชื่อมวงกลม M12, ประเภทสายนําตรง |
| สายเชื่อมแรงดัน * | G1/4, G1/2, 1/4NPT, 1/2NPT, M14*15, M20*1.5 |
| เวลาตอบสนอง | < 10ms |
| อุณหภูมิการทํางาน | -40 ~ + 80 °C (-40 ~ + 176 °F) |
| อุณหภูมิกลาง | -40~+60°C (-40~+140°F) |
| วัสดุ | บ้าน: สแตนเลส 304 น้ํายาเติม: น้ํามันซิลิคอน ประตูความดัน: สแตนเลส 304 หรือสแตนเลส 316L (สามารถปรับแต่ง) แผ่นแยก: สแตนเลส 304 หรือสแตนเลส 316L (สามารถปรับแต่ง) การปิด: FKM (อุณหภูมิกลาง ≤ + 200 °C/+ 392 °F), EPDM, NBR |
| ความยาวของสาย | 2 เมตร |
| ประเภทการป้องกัน | IP65 |
หมายเหตุ: * แสดงค่าปารามิเตอร์ที่ไม่จําเป็น คุณสามารถเลือกค่าปารามิเตอร์ทุกตัวในรายการลดลงเพื่อจบการสั่งซื้อของคุณ
การวาดขนาดเซ็นเซอร์ความดัน(หน่วย: มม.)
สัญลักษณ์การเชื่อมต่อเซ็นเซอร์ความดัน:
สัญลักษณ์สายไฟออก RS485
หมายเหตุ:สําหรับสัญญาณออก RS485, มันเป็นแค่โปรโตคอลการสื่อสาร 485, ถ้าคุณต้องการข้อมูลที่จะได้รับจาก PC ผ่านพอร์ต RS485,แล้วพีซีที่ใช้ควรเป็นพีซีสําหรับการใช้งานในอุตสาหกรรม, ซึ่งสามารถรองรับฟังก์ชันการสื่อสาร 485 (เช่นจอสัมผัส HMI คอมพิวเตอร์ด้านบน, ฯลฯ) อินเตอร์เฟซการสื่อสาร USB to 485 ยังจําเป็นต้องเชื่อมต่อเซ็นเซอร์กับ PC.
คําแนะนํา: การเลือกความรู้สึกของเซ็นเซอร์ความดัน
โดยทั่วไป, ภายในช่วงเส้นของเซ็นเซอร์, มันดีกว่าที่ความรู้สึกของเซ็นเซอร์ความดันสูงที่สุดที่เป็นไปได้.ค่าสัญญาณออกที่ตรงกับการเปลี่ยนแปลงที่วัดได้ค่อนข้างใหญ่, ซึ่งเป็นประโยชน์ในการประมวลผลสัญญาณ แต่ควรสังเกตว่าถ้าความรู้สึกของเซ็นเซอร์ความดันสูงเกินไปเสียงภายนอกที่ไม่เกี่ยวข้องกับการวัดจะผสมผสานง่าย, ซึ่งยังจะเพิ่มความเข้มข้นโดยระบบการเพิ่มความเข้มข้น, โดยส่งผลกระทบต่อความแม่นยําของการวัดต้องการให้เซ็นเซอร์ความดันดิจิตอลด้วยตนเอง ควรมีอัตราการส่งสัญญาณเสียงเสียงสูง เพื่อลดการนําสัญญาณการแทรกแซงจากภายนอกให้น้อยที่สุด.
ความรู้สึกของเซ็นเซอร์ความดันดิจิตอลคือทิศทาง เมื่อวัตถุที่วัดเป็นเวกเตอร์เดียวและมีความต้องการทิศทางสูงให้เลือกเซ็นเซอร์ที่มีความรู้สึกต่ําในทิศทางอื่น ๆหากเวกเตอร์ที่วัดเป็นเวกเตอร์หลายมิติ, มันดีกว่าที่จะเลือกเซ็นเซอร์ความดันดิจิตอลที่มีความรู้สึกข้ามเล็ก
