| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | RUIJIA |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | อาร์.เจ |

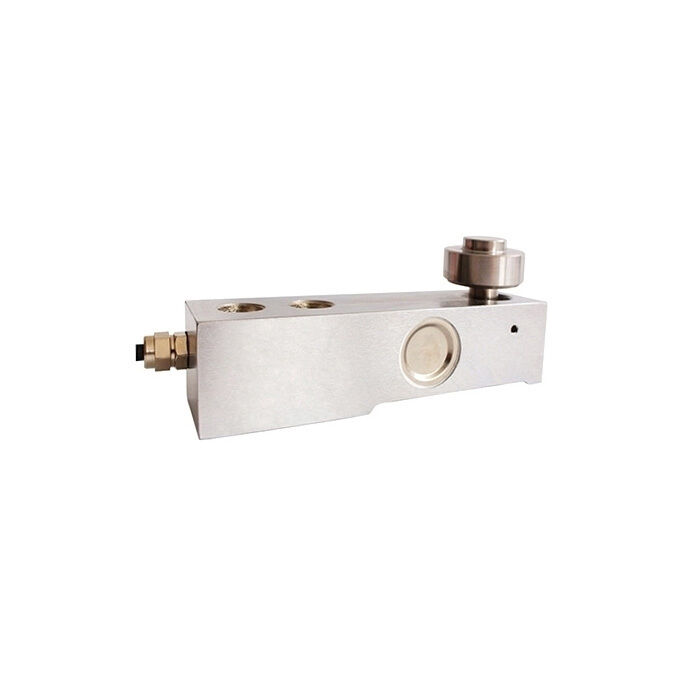

หน่วยภาระขั้วขั้วขั้วขั้ว 500kg/1000kg/2 ตัน/3 ตัน/5 ตัน
หลังจากซื้อเซลล์ภาระ RJ หนึ่งตัว คุณสามารถซื้อเมตรแผ่นดิจิตอลพิเศษเพื่อรับการอ่านโดยตรง หรือซื้อตัวส่งสัญญาณเพื่อส่งสัญญาณมาตรฐานไปยัง PLC, DCS และระบบอื่น ๆสัญญาณออกแบบที่กําหนดเองคือ 0-5V0-10V หรือ 4-20mA
หมายเหตุ: เซลล์ภาระไม่สามารถเชื่อมต่อกับทั้งตัวส่งและตัวควบคุมได้ในเวลาเดียวกัน
เซลล์ภาระคันติเลเวอร์ราคาถูก มีความจุตั้งแต่ 500 กิโลกรัม/1000 กิโลกรัม/2 ตัน/3 ตันถึง 5 ตัน ความจุของเซลล์ภาระสามารถปรับแต่งได้ตามความต้องการของลูกค้า
| รุ่น | RJ |
| น้ําหนักการส่ง | 1.1 ~ 5 กิโลกรัม |
| ระยะความจุ * | 500 กิโลกรัม/1000 กิโลกรัม/2 ตัน/3 ตัน/5 ตัน |
| เครื่องควบคุมจอที่ตรงกัน | (คลิกมันไปยังหน้าตัวควบคุม) |
| เครื่องส่งที่ตรงกัน | (คลิกมันไปยังหน้าตัวส่ง) |
| ความถูกต้อง | 0.03%F.S (เส้นตรง + ไฮสเตเรซิส + สามารถซ้ําได้) |
| ความรู้สึก | 2.0±0.1mV/V |
| หนอน | ± 0.02% F.S/30 นาที |
| การออกที่ศูนย์ | ± 1% F.S |
| ผลของอุณหภูมิต่อศูนย์ | ± 0.002% F.S/10°C |
| ผลลัพธ์ของอุณหภูมิ | ± 0.002% F.S/10°C |
| อุณหภูมิการทํางาน | -20°C~+60°C |
| ความต้านทานการเข้า | 380±4Ω |
| ความต้านทานการออก | 350±1Ω |
| ความต้านทานต่อการปิด | ≥ 5000MΩ |
| ความปลอดภัย | 150% FS |
| ความดันสะพาน (ความดันกระตุ้น) | DC 5-15V |
| วัสดุ | เหล็กสแตนเลส |
| ประเภทการป้องกัน | IP67 |
| ความยาวของสาย | 2m (< 5 ตัน) 5m (≥ 5 ตัน) |
| สายไฟ | EXC+: เขียว EXN+: เหลือง SIG+: ขาว EXC-: ดํา EXN-: น้ําเงิน SIG-: แดง สายป้องกัน สีเหลือง |
| ความจุ | ขนาด (mm) | |||||||
| A | B | C | D | E | F | G | H | |
| 500 กิโลกรัม/1 ตัน | 133.4 | 76.2 | 25.4 | 16.4 | 30.7 | 30 | 57.9 | 17 |
| 2 ตัน | 136.7 | 76.2 | 25.4 | 16.7 | 36.8 | 36.6 | 57.9 | 23 |
| 3 ตัน | 139.7 | 79.2 | 25.4 | 16.7 | 39 | 36.6 | 57.9 | 23 |
| 5 ตัน | 171.5 | 95.2 | 38.1 | 16.7 | 42.9 | 43 | 73.8 | 29.4 |
| ความจุ | ขนาด (mm) | |||||
| K | M | N | P | Q | S | |
| 500 กิโลกรัม/1 ตัน | 4.8 | 12.7 | 22 | 15.9 | 3.1 | 7.7 |
| 2 ตัน | 9.5 | 12.7 | 22 | 15.9 | 3.1 | 11.7 |
| 3 ตัน | 9.5 | 15 | 22 | 15.9 | 3.1 | 11.7 |
| 5 ตัน | 11 | 19 | 34.9 | 22.2 | 3.1 | 11.7 |
คําแนะนํา: ผมรู้ได้อย่างไรว่าเซลล์ภาระขั้วคันติเลเวอร์ของผมทํางานได้ดี?
เพื่อตรวจสอบว่าเซลล์การ์ดของคุณทํางานถูกต้อง:
