| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | RUIJIA |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | อาร์.เจ |
123

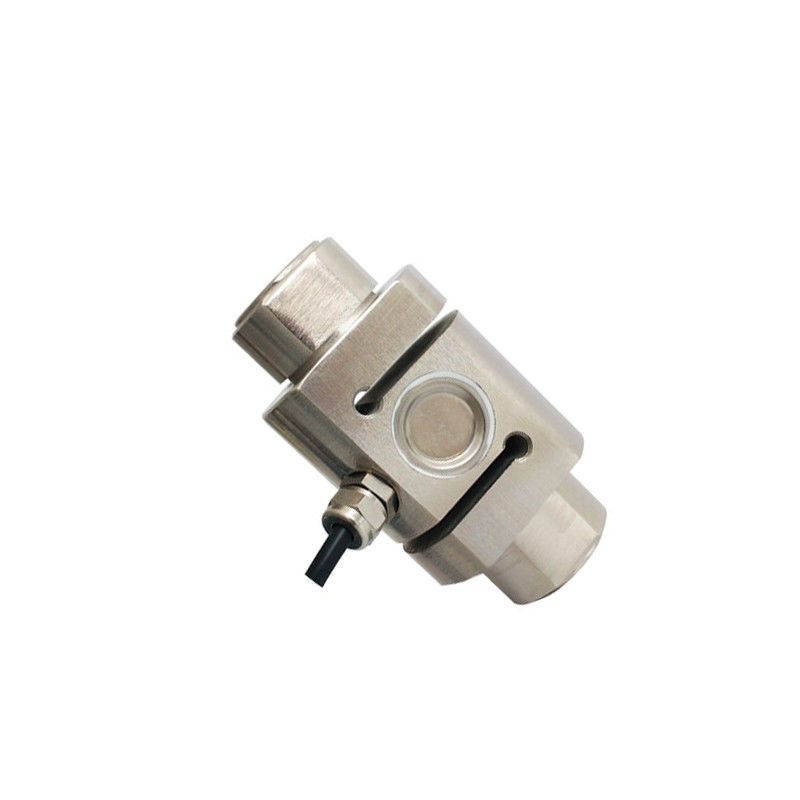

เซลล์ภาระความดันและการบดมีความจุได้ตั้งแต่ 100 กิโลกรัม, 500 กิโลกรัม, 1000 กิโลกรัม, 2 ตันถึง 20 ตัน. ความจุของเซลล์ภาระสามารถปรับแต่งได้ตามความต้องการของลูกค้า.
หลังจากซื้อเซลล์ภาระ RJ หนึ่งตัว คุณสามารถซื้อเมตรแผ่นดิจิตอลพิเศษเพื่อรับการอ่านโดยตรง หรือซื้อตัวส่งสัญญาณเพื่อส่งสัญญาณมาตรฐานไปยัง PLC, DCS และระบบอื่น ๆสัญญาณออกแบบที่กําหนดเองคือ 0-5V0-10V หรือ 4-20mA
การสร้างที่แข็งแกร่งได้ปกป้องเซลล์ภาระได้อย่างสมบูรณ์แบบ จากความเสียหายที่เกิดขึ้นในสภาพแวดล้อมที่รุนแรงการออกแบบที่คอมแพคทิกและสายเชื่อมรวมให้ความสะดวกสบายสูงสุดในการติดตั้งแม้แต่ในพื้นที่ที่จํากัด.
รายละเอียด:
| รุ่น | RJ-LCS-TJL-4 |
| น้ําหนักการขนส่ง | 1 ~ 5 กิโลกรัม |
| ระยะความจุ * | 100 กิโลกรัม ~ 20 ตัน |
| เครื่องควบคุมจอที่ตรงกัน | RJ |
| ความถูกต้อง | 0.05% F.S (เส้นตรง + ไฮสเตเรซิส + การซ้ํา) |
| ความรู้สึก | 2.0±0.1mV/V |
| หนอน | ± 0.05% F.S/30 นาที |
| การผลิต 0 | ± 1% F.S |
| ผลของอุณหภูมิที่ศูนย์ | ±0.05% F.S/10°C |
| ผลของอุณหภูมิต่อผลิต | ±0.05% F.S/10°C |
| อุณหภูมิการทํางาน | -20°C~+65°C |
| อุปทานการเข้า | 380±10Ω |
| อุปทานการออก | 350±3Ω |
| ความต้านทานในการปิด | ≥ 5000MΩ |
| ความอ้วนของความปลอดภัย | 150% F.S |
| ความดันสะพาน (ความดันกระตุ้น) | DC 10V |
| วัสดุ | เหล็กสแตนเลสหรือเหล็กไร้ขัด |
| ประเภทการป้องกัน | IP67 |
| ความยาวของสาย | 2m (< 5 ตัน) 5m (≥ 5 ตัน) |
| สายไฟ | EXC+: สีแดง EXC-: สีดํา SIG+: เขียว SIG-: ขาว |
ขนาด:
| ความจุ | ขนาด (mm) | |||||
| A | H | ΦB | Φ | M | C | |
| 100 ~ 500kg | 88 | 58 | 28 | 44 | M16*15 | 26 |
| 700 กิโลกรัม | 88 | 58 | 32 | 44 | M16*15 | 30 |
| 1 ~ 5 ตัน | 120 | 68 | 51 | 63 | M22*25 | 48 |
| 7 ~ 15 ตัน | 138 | 94 | 60 | 76 | M30*35 | 56 |
| 20 ตัน | 156 | 108 | 68.5 | 88 | M36*3 | 76 |
คําแนะนํา: วิธีการตรวจสอบเซลล์ภาระด้วยมัลลิเมตร
ก่อนอื่น ๆ ทั้งหมด, วัดค่าความต้านทานของเซลล์ภาระเข้าปลายทางและปลายทางการออก, เปรียบเทียบกับค่าความต้านทานที่ระบุบนสินค้า หากค่าที่วัดเกินช่วงมาตรฐาน,มันหมายความว่าเซลล์ความจูงกําลังมีปัญหา ปัจจุบันมีค่าความต้านทานของเซลล์ความจูงกําลังทั่วไป 2 ค่าปลายทางเข้าคือ 400Ω±20Ω และ ปลายทางออกคือ 350Ω±5Ω; อีกอย่างคือความต้านทานสูง, ในที่, ปลายการเข้าคือ 800Ω ± 20Ω และปลายการออกคือ 700Ω ± 5Ω. นอกจากนี้, วัดสัญญาณการออกของเซลล์ภาระ.เลือกตัวเลือกความแรงงาน mV ของมัลติเมตรดิจิตอล, input DC 10V ที่ปลายทางการเข้าเซลล์ภาระ, และจากนั้นวัดแรงดันการออกของเซลล์ภาระ ค่าแรงดัน = 10V * ความรู้สึกเซลล์ภาระ * ค่าแรง / ค่าช่วงหากค่าที่วัดแตกต่างจากค่าที่คํานวณหมายความว่าเซ็นเซอร์เสียหาย
